Cam Heavy DutyRange: Clamp
Group: Cam Heavy Duty
Style: Cam Swing Clamps

Click on Back to return to Product Group details.

<< Back

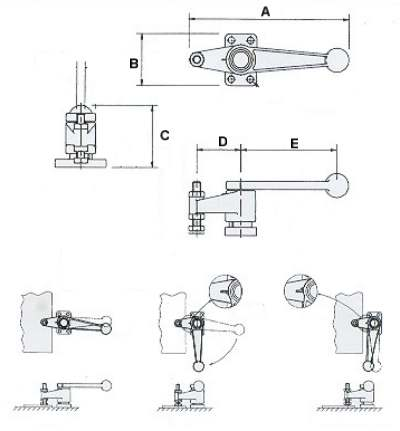

Part No Rotation Hand force Mallet force Weight (Kg) A B C D E F File
CS300 CW 300daN - 0.2 111 48 - 32 65 - Zipped
CS300A A-CW 300daN - 0.2 111 48 - 32 65 - Zipped
CS800 CW 500daN 800daN 0.4 150 48 54 42 90 -
CS800A A-CW 500daN 800daN 0.4 150 48 54 42 90 -
CS1200 CW 600daN 1200daN 0.9 200 65 77 55 120 - Zipped
CS1200A A-CW 600daN 1200daN 0.9 200 65 77 55 120 - Zipped
For full dimensions click on the part number. Part numbers ending with SS are stainless steel. To download 2D DXF & IGS click ´Zipped´.
Click  for multi-format 2D & 3D models. Select preferred language.
Cam Heavy Duty
