Vertical CamRange: Clamp
Group: Vertical Cam
Style: Vertical Cam

Click on Back to return to Product Group details.

<< Back

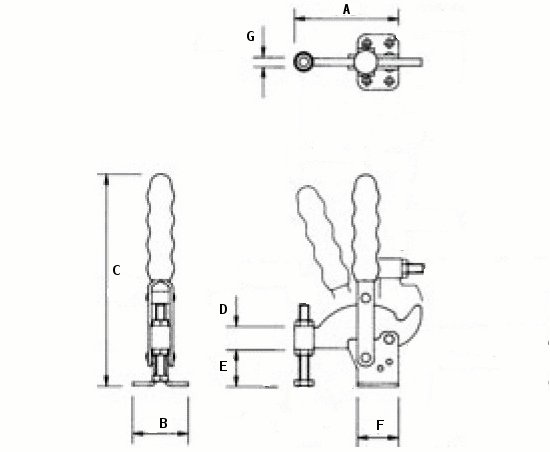

Part No Nominal force Weight (Kg) A B C D E F G H File
CV75 75daN 0.05 52 34 98 9.5 16 26 M5x35 - Zipped
CV250 250daN 0.35 74 45 176 21.5 30 35 M8x60 - Zipped
CV350 350daN 0.7 116 64 220 25 42 50 M10x80 - Zipped
For full dimensions click on the part number. Part numbers ending with SS are stainless steel. To download 2D DXF & IGS click ´Zipped´.
Click  for multi-format 2D & 3D models. Select preferred language.
Vertical Cam
